Hybrid 3D Modeling システムは、360°カメラの連続映像と高精度レーザの計測結果をフュージョンさせ、高精度かつ短時間での屋内3Dモデリングデータを提供するソリューションです。
2Dでは得られない様々な情報を簡単に現地で取得し、設計段階まで活用することが可能なBIMテクノロジーです。
画像取得作業 特徴点取得作業 CV演算処理 CAD作成 成果品を納入
画像取得作業
全周囲の画像をもれなく撮影するためには以下の手法で画像収集を行います。


画像取得用　製品紹介
計測機材

◆ Ladybug3
従来の写真測量法では膨大な写真の枚数を管理し合成処理に時間がかかっていました。
この度、「Ladybug3」を用いて、360°のキャプチャ画像を撮影し、デジタルのまま直接PCに取り込むことができる業務を構築しております。 360°撮影を行う事で、取り忘れや人的なヒューマンエラー防止につながります。
Ladybug2と比べて2.5倍の解像度を持つ2Megaピクセル高精細カメラを6個搭載し、簡易防水機能をするなど、屋内外使用に適したモデルです。




特徴点取得作業
高精度に室内形状数値を取得するために以下の手法で特徴点収集を行います。
    画像提供（株）U 'sFactory   アイサンテクノロジー(株)
移動体計測車両：モービルマッピングシステム
特徴点取得用　製品紹介
計測機材

◆ MS50
短時間で簡単に点群取得を行い、ノンプリズムにて特徴点ポイントの収集ができる測量機です。取得した点群を元に建物の形状を把握します。
追尾機能搭載により、Ladybug3で撮影の際、360°プリズムを追尾し、移動した軌跡としてデータを残すことが可能です。
一台で二役をこなす（LeicaINFINITY ）MS50の技術を活用しています。

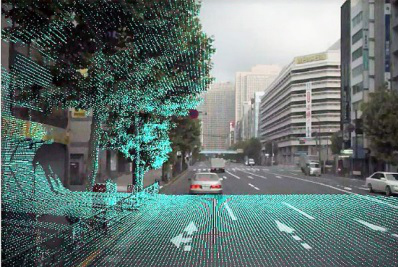

MMS搭載車 MMSモービルマッピングシステムとは MMS点群
CV演算処理
高精度に室内形状数値を取得するために以下の手法で特徴点収集を行います。
MS50
MS50大凡の座標を自動抽出 MS50高精度な特徴点をさらに抽出
MS50で取得した特徴点を登録   演算処理を行い、画像に精度を持たせる

MMS+MS50
MMS大凡の座標を自動抽出 MMS高精度な特徴点をさらに抽出 MS50高精度な特徴点をさらに抽出
MMSで取得した点群から特徴点を抽出   MS50で取得した特徴点のデータに併せてMMSの座標値を書き換え   MMSとMS50の特徴点の実質的融合が完成
取得した全周囲画像から、CADデータを作成します。
POINTからライン作成 ラインから各面の作成 各面上へ画像抽出 CADへ出力
360度画像 3DCADデータ
画像提供(株)U!sFactory		 MS50点群データ MMS点群データ
